DY30BX緩開快閉止回閥

發布日期：2016-01-06    點擊數：

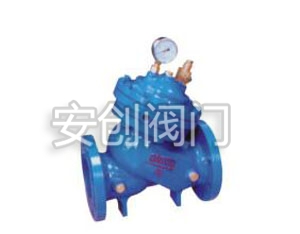

DY30BX緩開快閉止回閥的介紹：

　　DY30BX緩開快閉止回閥包括閥體內設閥座、閥桿、以及與閥體連接的上閥蓋與下閥蓋等零件組成。上閥蓋與下閥蓋之間為隔膜腔，隔膜腔內設隔膜，隔膜與中心軸連接，中心軸另一端連接閥門，閥門與閥座接觸。水容器與上閥蓋進水、出水控制孔連通，水容器與上閥蓋出水為節流連通，水容器與上閥蓋進水為單向連通。

　　該閥緩慢開啟，防止電流沖擊及官網中壓力沖擊;快速關閉，防止水錘產生。無水質要求，可用于污水、清水及原水系統。

　　DY30BX緩開快閉止回閥的結構特點：

　　緩開快閉止回閥采用雙室驅動裝置，Y型結構。介質在定向運動中具有半直線水流，過流量大，壓力損失小，啟閉運行平穩、不產生壓力波動等優點。雙室驅動裝置可作為一個整體拆卸，便于檢查，膜片采用尼龍強化橡膠制成，合用壽命長，閥瓣密封件可拆卸，維修更方便。

　　DY30BX緩開快閉止回閥的工作原理：

　　緩開快閉止回閥安裝在系統管線上或泵出口端，正常運行中，進口端介質推動大閥盤上移，同時介質通過流量控制器進入中腔，使閥門速度打開，停止運行，出口端介質通過調節閥進入上腔，使驅動裝置下移帶動大、小閥盤向下運動，快速或緩慢關閉閥門，防止介質倒流。

　　DY30BX緩開快閉止回閥的注意事項：

　　1、 系統運行前應檢查主閥上導閥、配管、管件是否嚴密完整無損

　　2、導閥及配管上的控制閥動作是否正常

　　3、系統運行一段時間后要進行管路維護

　　DY30BX緩開快閉止回閥的調節方法：

　　1、打開截止閥

　　2、啟泵觀察閥門進口壓力是否正常

　　3、停泵觀察水錘是否過大，水泵是否倒轉

　　4、如水錘過大則適當關小截止閥

　　5、如水泵倒轉則適當開大截止閥



【DY30BX緩開快閉止回閥主要零件材料】

材料
閥體	HT200  QT450
閥瓣	HT200  QT450
閥蓋	QT450 HT200
閥桿	2Cr13
隔膜	腈綸簾線襯丁晴膠



【DY30BX緩開快閉止回閥性能參數】

型號	公稱壓力 ﹝MPa﹞	試驗壓力﹝MPa﹞		適用溫度	適用介質
		殼體	密封
DY30BX緩開快閉止回閥	1.0	1.5	1.1	≤80℃	水、油品、 污水、海水
	1.6	2.4	1.76

【DY30BX緩開快閉止回閥外形和連接尺寸】

公稱通徑DN(mm)	尺寸
	L
50	203
65	216
80	241
100	292
125	330
150	356
200	457
250	533
300	610
350	686
400	762
450	864
500	914
600	1067
700	1300
800	1450
